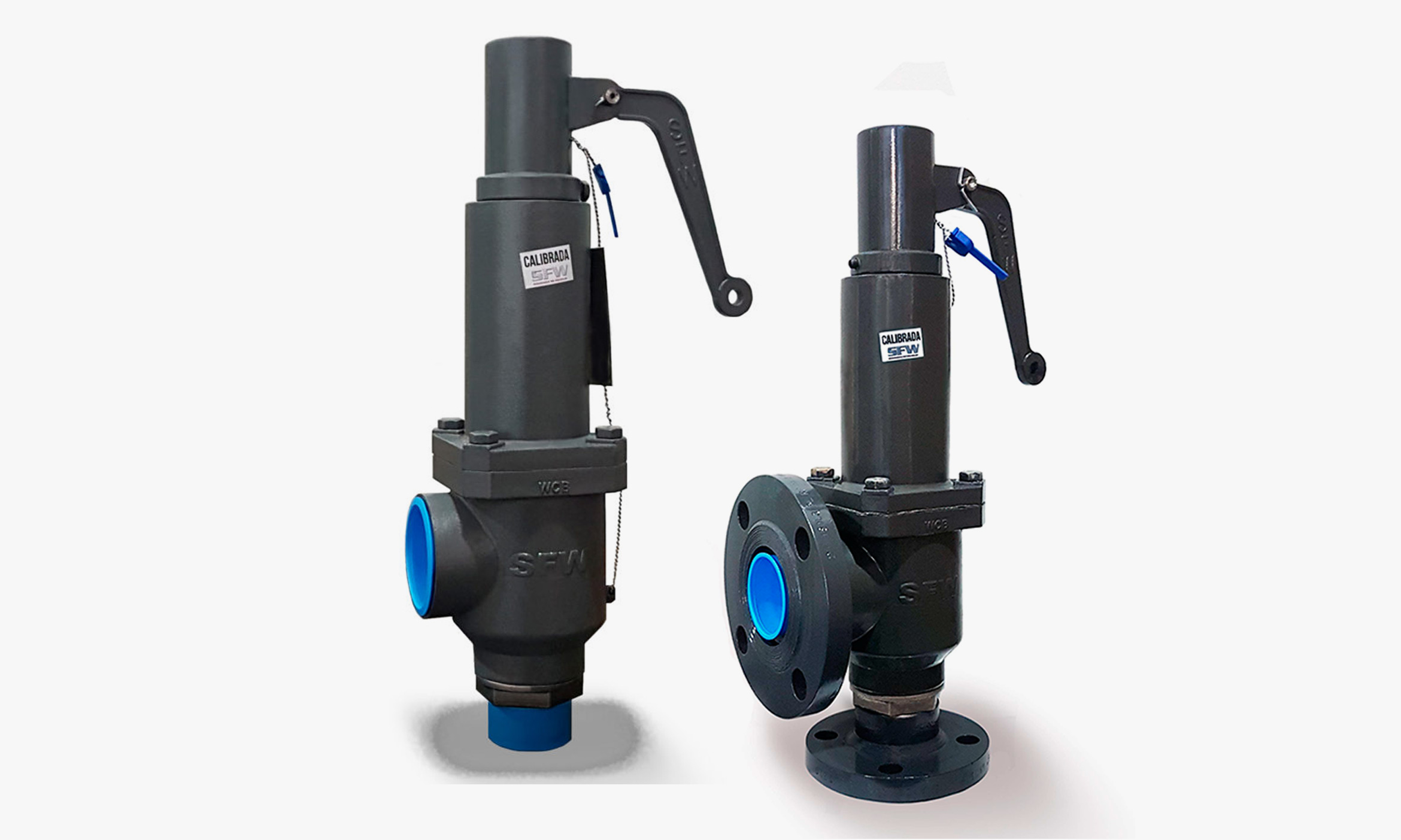

Válvulas de Segurança e Alívio de Pressão WCB
As válvulas de segurança SFW devem ser utilizadas em equipamentos e instalações pressurizados, com a finalidade de impedir que a pressão interna do sistema exceda os limites pré-estabelecidos pelo projeto estrutural, evitando risco de dano ou até de explosão do vaso sob pressão.

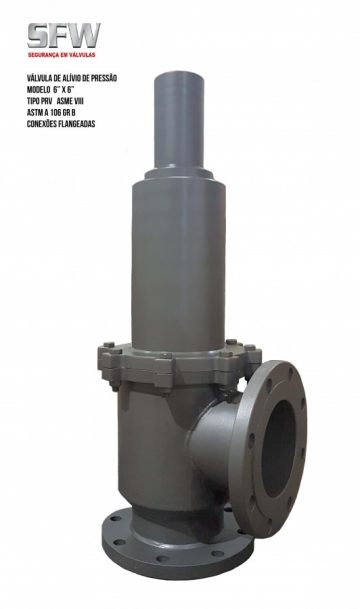

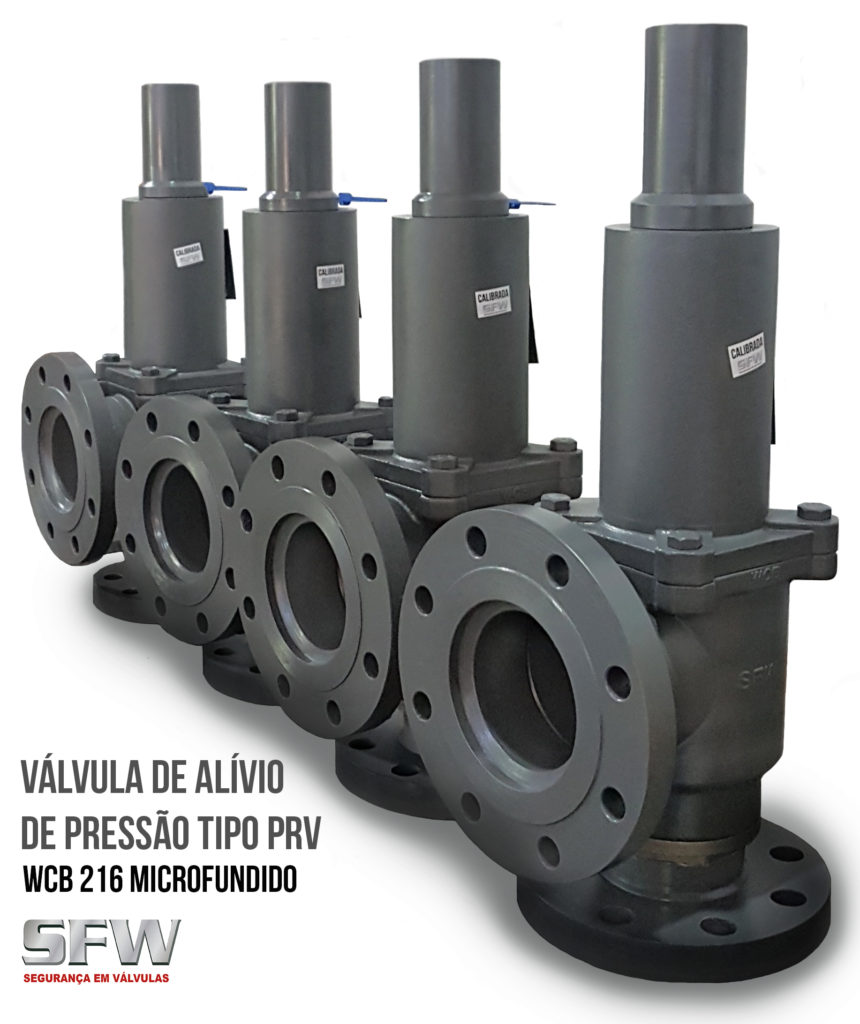

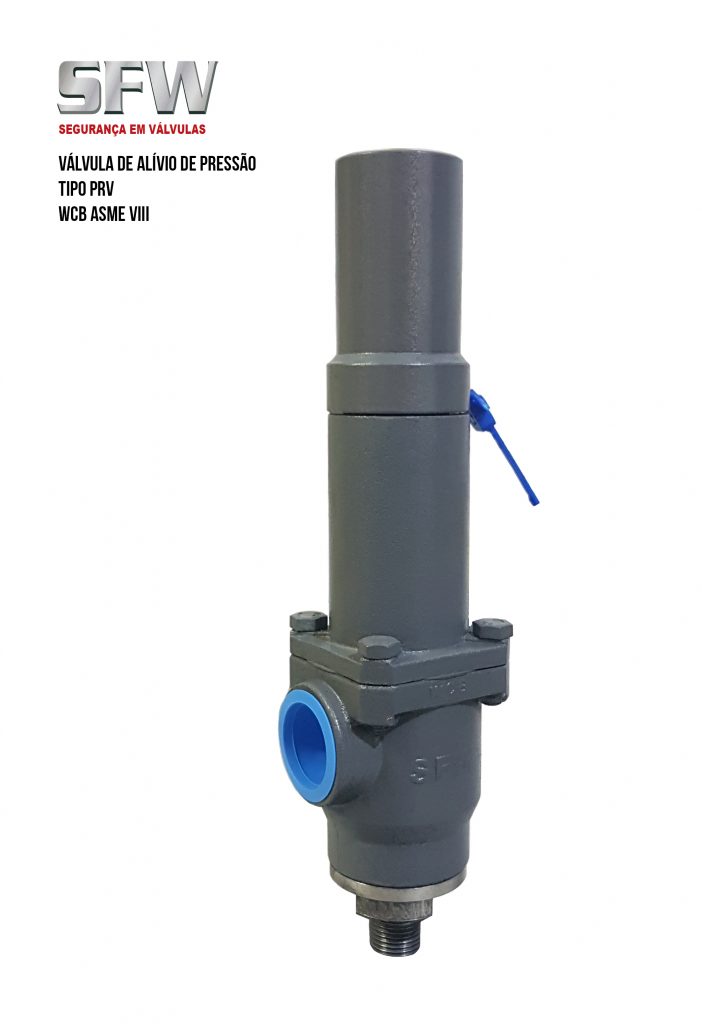

A linha de válvulas SFW tipo PSV (Pressure Safety Valve) e PRV (Pressure Relief Valve) são especialmente fabricadas em material WCB 216 por processo de microfusão para garantir a qualidade e proteção de todos os seus componentes contra pressão excessiva e atendem aos rígidos requisitos de qualidade e segurança.
Toda a linha de válvulas PSV e PRV SFW atende às normas de regulamentação ASME I e ASME VIII.

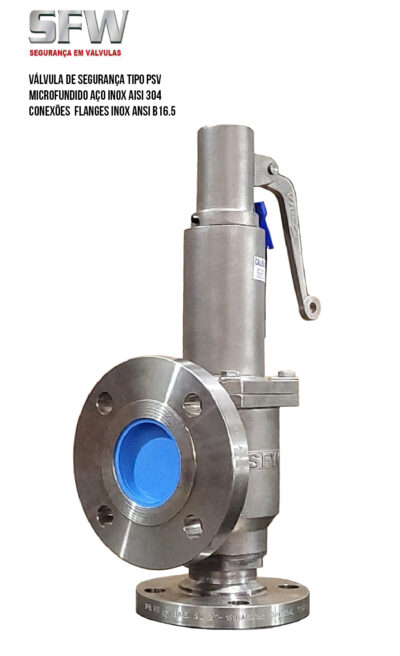

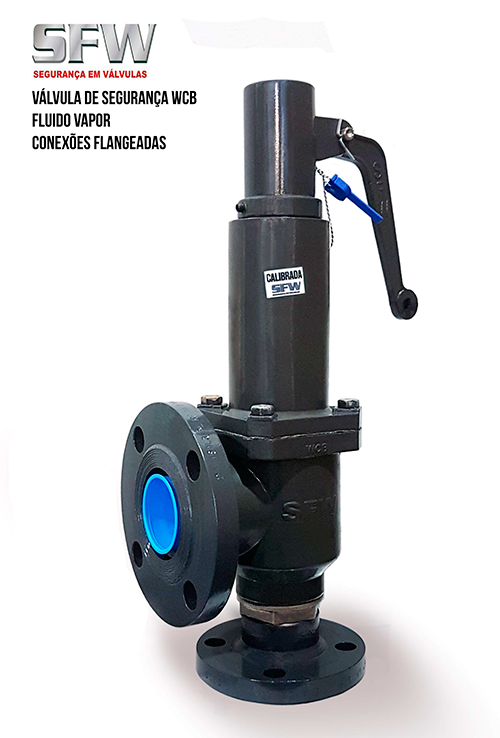

PSI - Válvulas de segurança tipo PSV – ASME I
Convencionais / angulares com abertura por mola.Tipo não balanceada (sem fole).

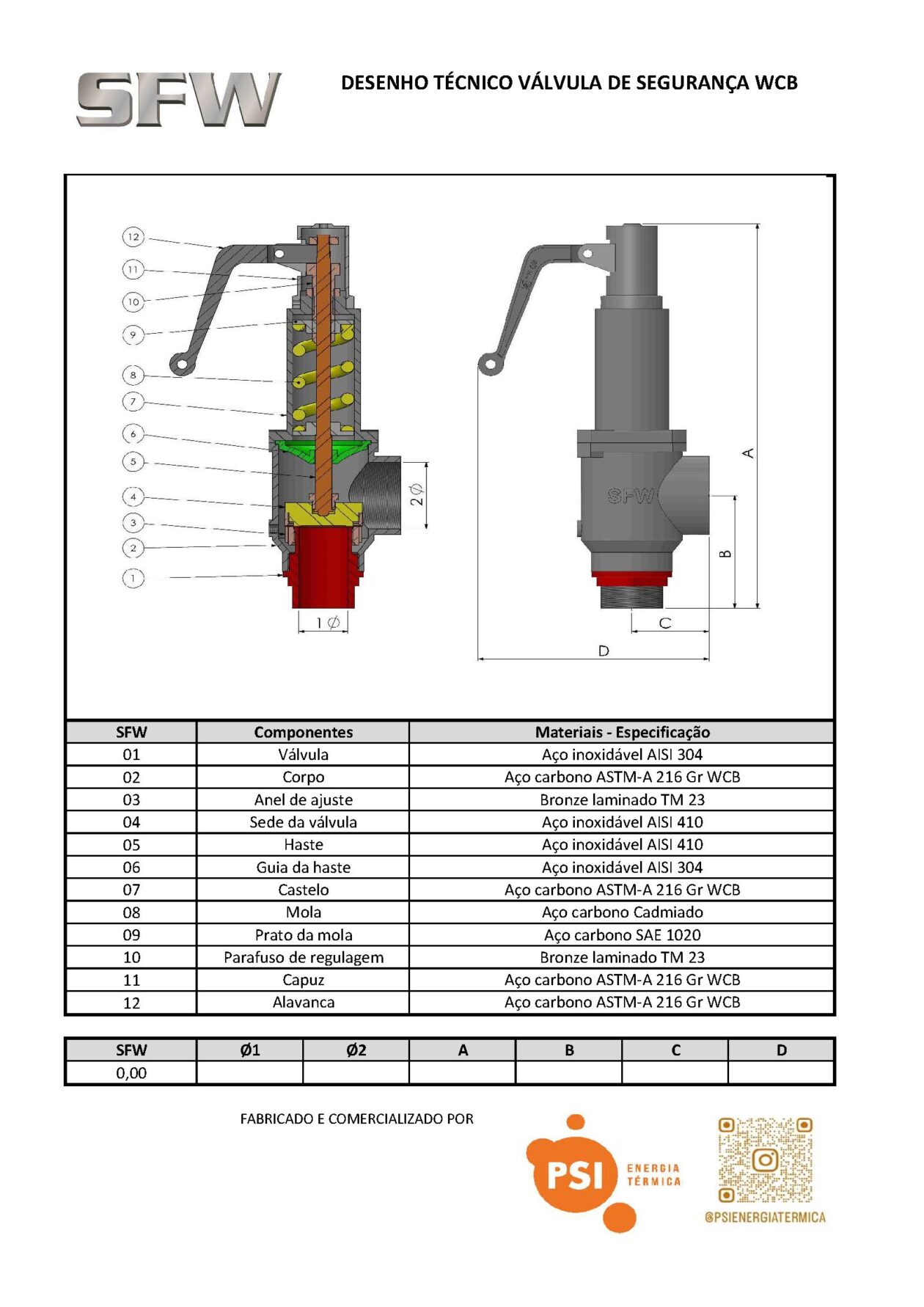

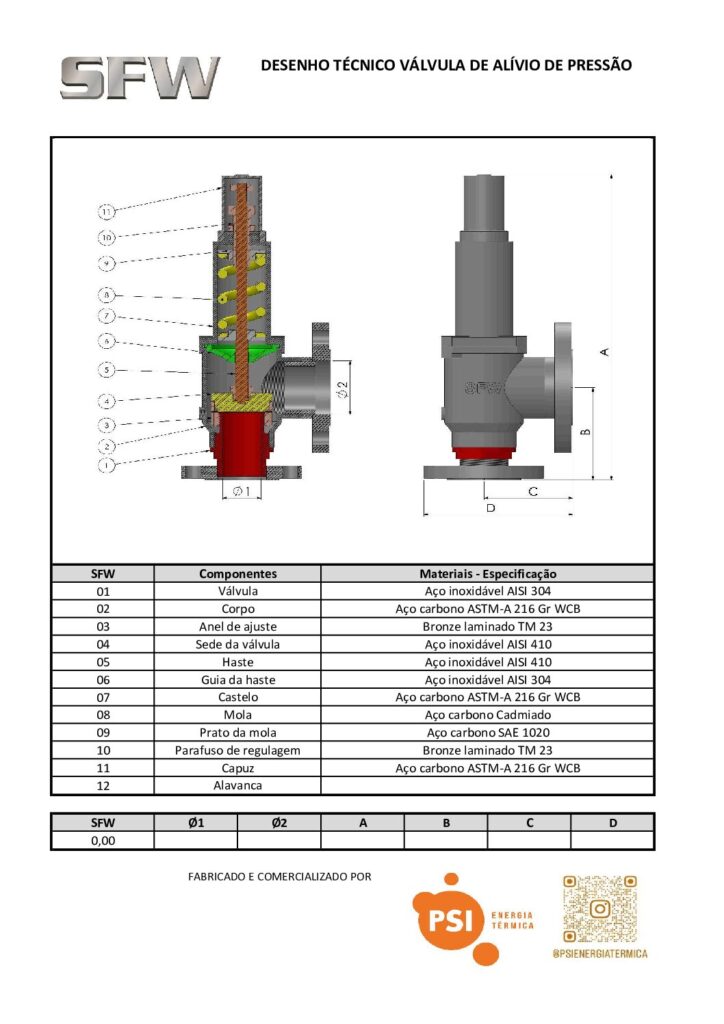

Características
Corpo: Microfundido WCB ASTM-A-216-Gr
Castelo: Microfundido WCB ASTM-A-216-Gr
Capuz: Microfundido WCB ASTM-A-216-Gr
Alavanca: Microfundido WCB ASTM-A-216-Gr
Sede da Vedação: Aço inoxidável AISI 304 / AISI 420
Entrada Válvula: Aço inoxidável microfundido AISI 304
Haste: Aço inoxidável laminado AISI 304 / AISI 420
Guia: Aço inoxidável microfundido AISI 304
Pressões de Operação
Mínima: 0,5 kgf/cm²
Máxima: 25 kgf/cm²
Guia
Intermediário;

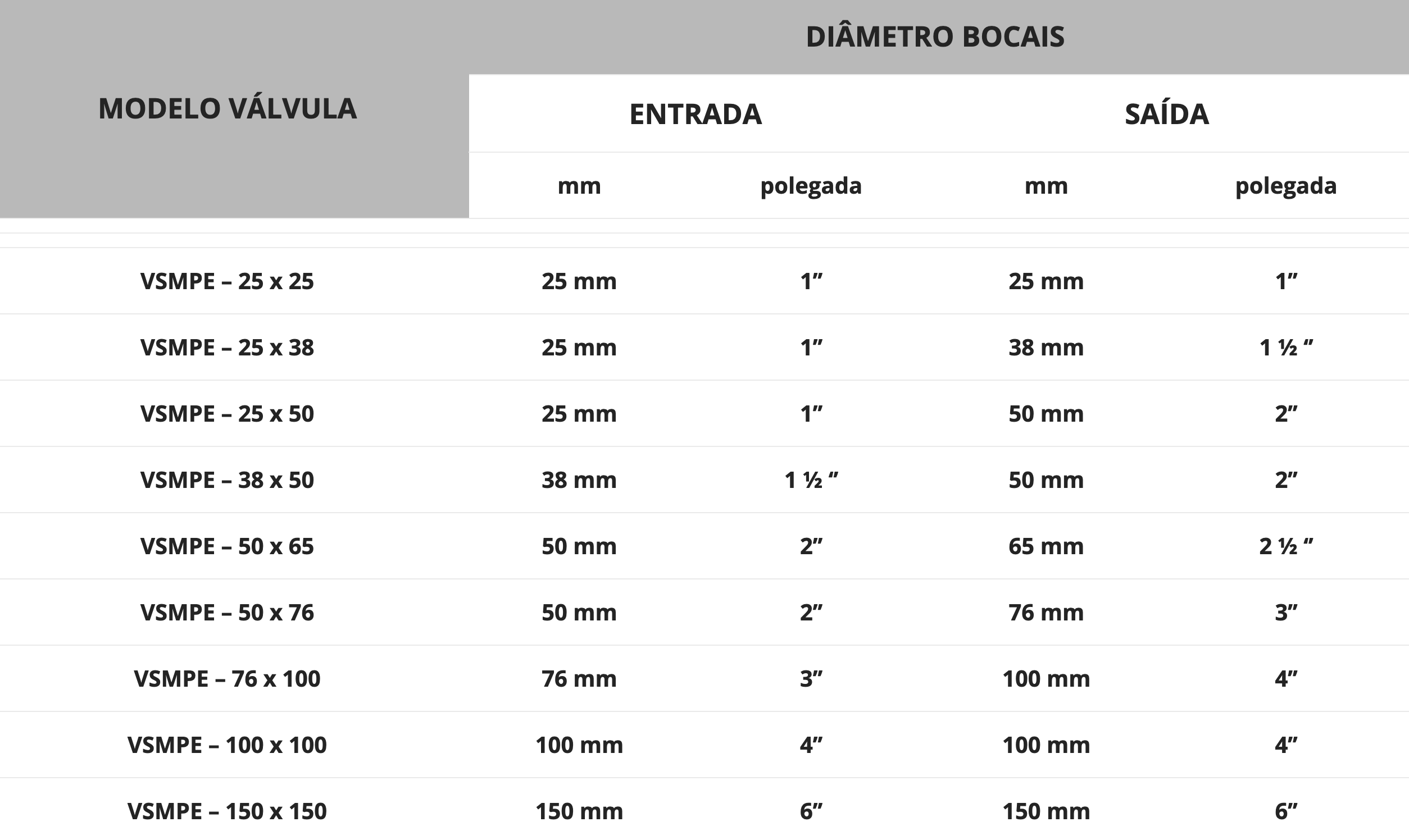

Conexões/Extremidades disponíveis
Roscadas: macho / fêmea BSP ou NPT
Flangeadas – ANSI B 16.5 – Classes: 150 lbs ou 300 lbs
Fluídos Aplicados

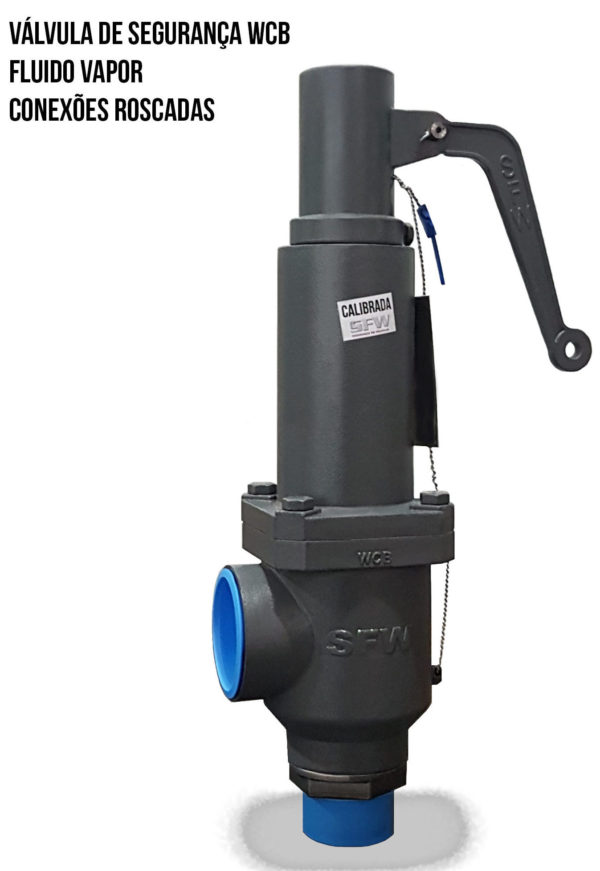

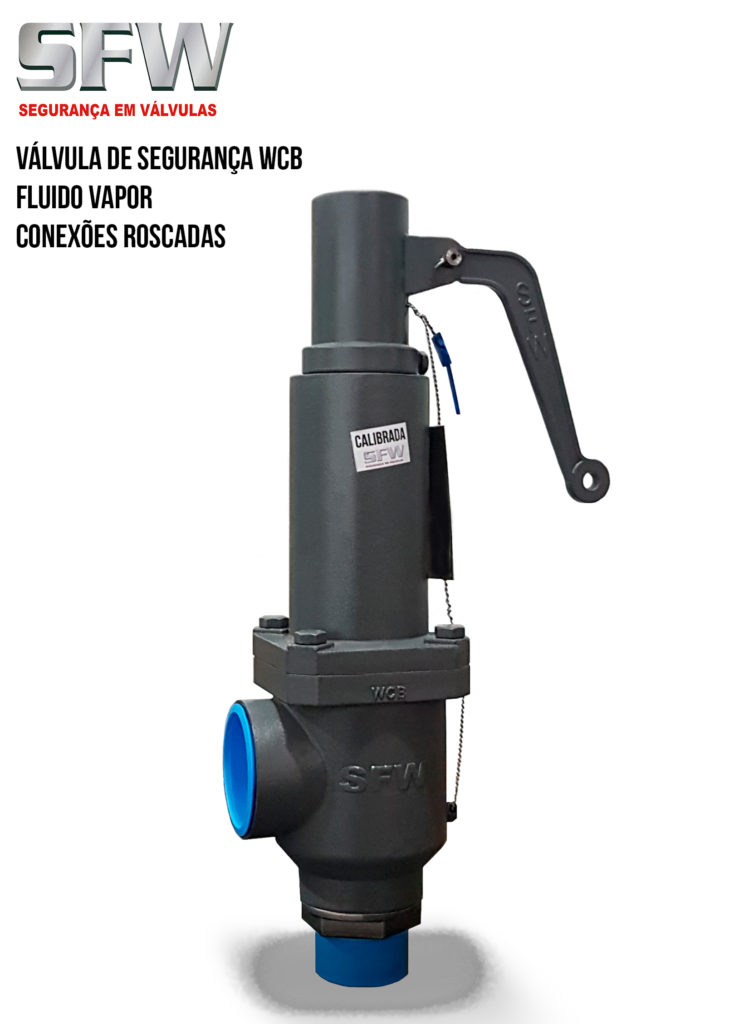

Vapor (Caldeiras, digestores, autoclaves);
Alavanca
Vapor: Sim
Tipos de Vedação
Metal-metal
